【海康VM】全局脚本

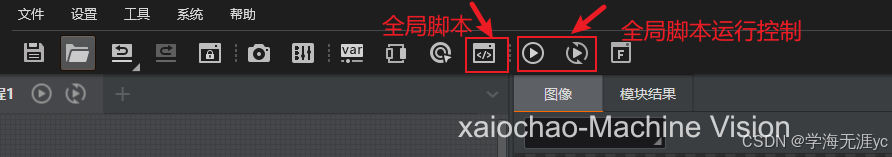

全局脚本可用于控制多流程的运行时序、动态配置模块参数、通信触发等。支持C#语言编写，内部调用的是算法平台二次开发SDK的C#接口，可以对多流程的运行进行逻辑控制，支持接收通信数据，支持获取或修改模块参数，支持获取流程或模块运行状态和结果等。

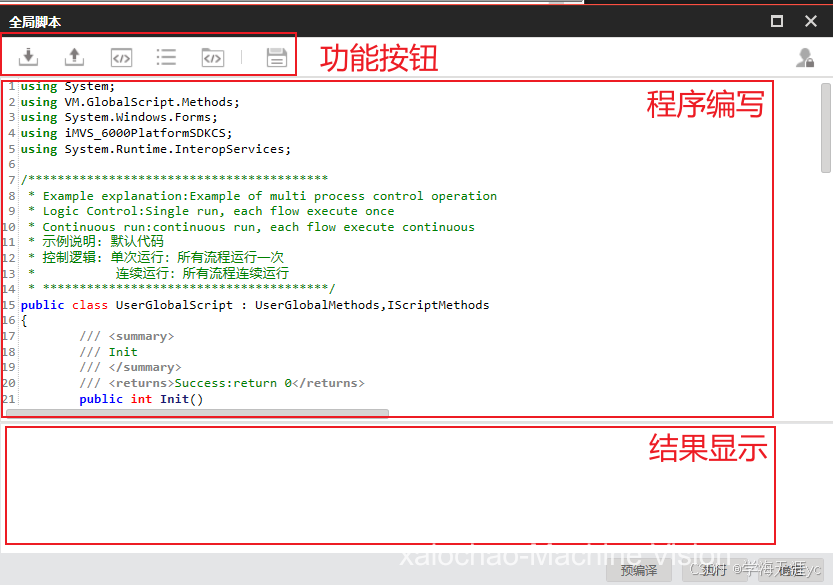

界面介绍

在这里插入图片描述

示例	功能说明

导入之前保存的.cs文件

导出新生成的.cs文件

可打开全局脚本的示例程序，分别有默认代码（即打开全局脚本时默认加载的脚本代码）、单流程执行、多流程控制执行、模块参数配置、模块运行结果获取、默全局变量设置、全局通信

工程目录按钮。可使用VisualStudio调试全局脚本

可动态添加程序集

保存脚本程序

启用加密，可以设置密码，对脚本进行加密

预编译：编译程序，执行Init()函数；

执行：运行Process()函数；

确定：保存修改后的代码并退出脚本编辑界面。

默认界面

using System;
using VM.GlobalScript.Methods;
using System.Windows.Forms;
using iMVS_6000PlatformSDKCS;
using System.Runtime.InteropServices;

public class UserGlobalScript : UserGlobalMethods,IScriptMethods
{

        public int Init()
        {
            return InitSDK();
        }

        public int Process()
        {
            if (m_operateHandle == IntPtr.Zero)
            {return ImvsSdkPFDefine.IMVS_EC_NULL_PTR;}

			int nRet = DefaultExecuteProcess();

			return nRet;
        }

        public override void ResultDataCallBack(IntPtr outputPlatformInfo, IntPtr puser)
        {
            base.ResultDataCallBack(outputPlatformInfo, puser);
            ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO struInfo = (ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO)Marshal.PtrToStructure(outputPlatformInfo, typeof(ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO));
            switch (struInfo.nInfoType)
            {

                case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_MODULE_RESULT:
                    {
                    	ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P resultInfo = (ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P));
                    	break;
                    }

                case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_WORK_STATE:
                    {
                        ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS stWorkStatus = (ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS));
                        break;
                    }
                default:
                    break;
            }
        }
}

执行顺序

方法	功能及执行顺序描述
public int Init(){}	初始化函数，会在加载方案或者编译时执行。可在此方法中实现初始化相关操作。
public int Process(){}	运行函数为主界面上运行控制按钮执行的函数，单次执行则执行一次Process()函数，连续运行则以一定时间间隔重复执行Process()函数
public override void Dispose(){}	资源释放。可以在关闭程序或者重新编译的时释放资源。
public override int InitAfterLoadSol(){}	方案加载完成后初始化函数，在方案加载完成后执行。

注意：

以下情况不走全局脚本的Process()：

硬触发不走全局脚本
通信触发方案不走全局脚本，全局触发不走全局脚本
控制单流程运行不走全局脚本
运行界面运行控制特定流程运行时不走全局脚本（所有流程时走全局脚本）

Process()的运行逻辑：
1.全局脚本运行控制按钮单次执行时，默认代码中会调用DefaultExecuteProcess()控制所有流程运行一次；
2.全局脚本运行控制按钮连续执行时，会根据设置的时间间隔循环运行process()。但是 DefaultExecuteProcess()只会在第一次时控制所有流程连续运行。所以运行控制按钮连续运行后，运行间隔不是Process()的运行间隔决定的，是流程自身的运行间隔决定，如图

3.也可以在Process()中调用4.X的二次开发C#接口控制流程运行。using iMVS_6000PlatformSDKCS

接口

全局变量的设置和获取

接口	功能说明
Int GetGlobalVariableIntValue(string paramName, ref int paramValue)	获取int型全局变值
Int SetGlobalVariableIntValue (string paramName, int paramValue)	设置int型全局变值
Int GetGlobalVariableFloatValue(string paramName, ref float paramValue)	获取float型全局变量值
Int SetGlobalVariableFloatValue (string paramName, float paramValue)	设置float型全局变量值
nt GetGlobalVariableStringValue (string paramName, ref string paramValue)	获取string型全局变量值
Int SetGlobalVariableStrignValue (string paramName, string paramValue)	设置string型全局变量值

全局脚本运行时间

接口	功能说明
uint GetScriptContinuousExecuteInterval();	获取全局脚本连续运行时间间隔
void SetScriptContinuousExecuteInterval(uintnMilliSecond);	设置全局脚本连续运行时间间隔

通信相关接口
通信接收

接口	功能说明
bool StartGlobalCommunicate()	初始化全局通信
Void RegesiterReceiveCommunicateDataEvent()	注册通信接收事件
Void UnRegesiterReceiveCommunicateDataEvent()	注销通信接收事件
Void UserGlobalMethods_OnReceiveCommunicateDataEvent(ReceiveDat aInfo dataInfo)	通信数据接收事件

发送数据

接口	功能说明
SendCommDeviceData(string data,intdeviceID)	TCP、串口、udp发送int、float、string数据
SendCommDeviceData(byte[] bytedata,int deviceID)	Tcp、串口、udp发送十六进制数据
SendCommDeviceData(string data,int deviceID,int addressID,DataType dataType)	PLC、Modbus发送int、float、string数据
SendCommDeviceData(byte[] bytedata,int deviceID,int addressID,DataType.ByteType)	PLC、Modbus发送十六进制数据

调试

全局脚本的调试步骤和脚本的调试步骤大差不差，也是需要导出然后使用Visual Studio进行调试，具体如下：

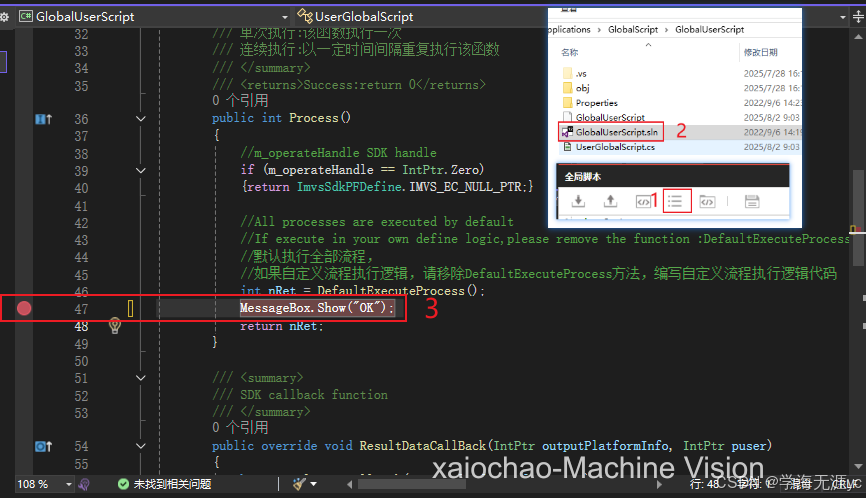

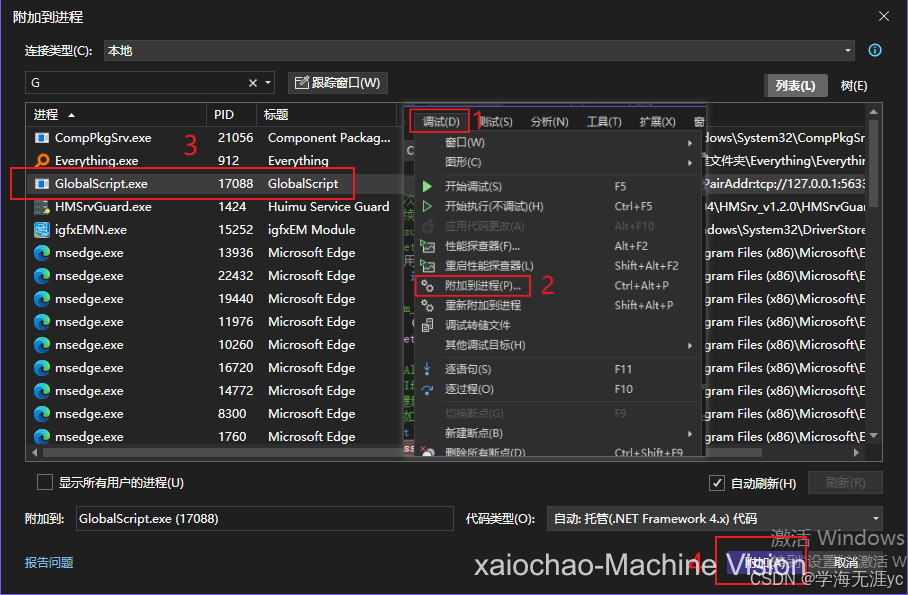

点击工程目录按钮，选择.sln文件双击（右键）使用Visual Studio打开，然后设置断点并生成解决方案
调试选项中左键点击附加到进程，在可用进程选项中寻找GlobalScript.exe点击右下角附加按钮

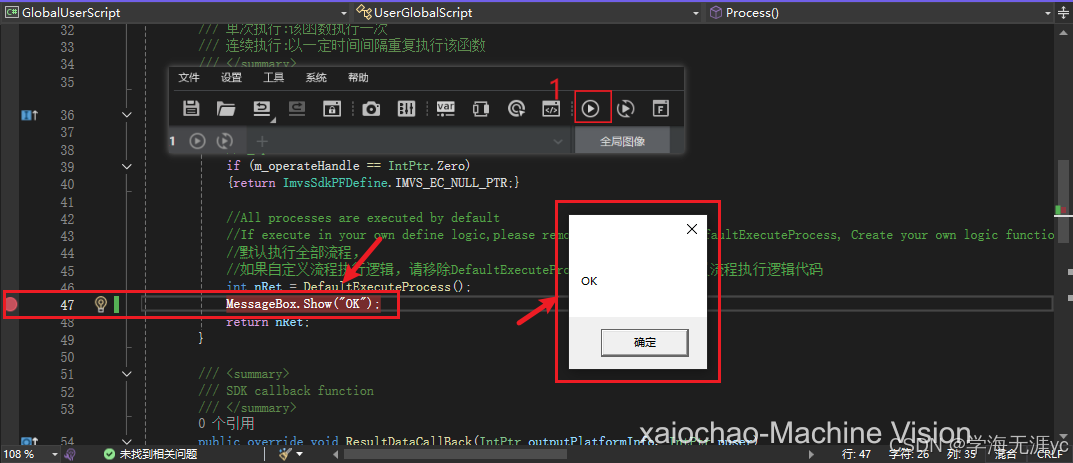

点击全局执行按钮，同时查看VS中是否运行进入断点，若进入断点则表示全局脚本可以使用VS正常调试

注意：在VS中对脚本的代码进行修改和调试

（1）点击停止调试，在VS中修改代码后，重新生成即可将修改后的代码同步到VM中。

（2）需要继续进行调试时，需要在VS中重新选择附加到进程。不能直接点击启动。

案列示例

案例一：单流程执行

using System; //该命名空间包含基础类
using VM.GlobalScript.Methods;//包含全局脚本中使用的自定义方法或工具类
using System.Windows.Forms;//该命名空间用于创建Windows桌面应用程序，提供了各种窗口、控件和事件处理机制
using iMVS_6000PlatformSDKCS;//用于与iMVS 6000平台进行交互的SDK，提供了访问平台功能的接口和类
using System.Runtime.InteropServices;//该命名空间提供了一组服务，使托管代码可以与非托管代码进行交互，通常用于调用DLL中的函数。


//示例说明: 运行流程1

public class UserGlobalScript : UserGlobalMethods,IScriptMethods
{
        public int Init()
        {
        	//二次开发SDK初始化
            return InitSDK();
        }

        /// 单次执行:该函数执行一次
        public int Process()
        {
        	//m_operateHandle 二次开发SDK操作句柄
            if (m_operateHandle == IntPtr.Zero)
            {return ImvsSdkPFDefine.IMVS_EC_NULL_PTR;}

			//自定义执行逻辑
            //流程1运行一次
			int nRet = ImvsPlatformSDK_API.IMVS_PF_ExecuteOnce_V30_CS(m_operateHandle,10000,null);
			return nRet;
        }

        /// SDK回调函数
        public override void ResultDataCallBack(IntPtr outputPlatformInfo, IntPtr puser)
        {
			base.ResultDataCallBack(outputPlatformInfo, puser);
            ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO struInfo = (ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO)Marshal.PtrToStructure(outputPlatformInfo, typeof(ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO));
            switch (struInfo.nInfoType)
            {
                //获取模块结果数据
                case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_MODULE_RESULT:
				    {
                    	ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P resultInfo = (ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P));
                   	    break;
				    }
                ///获取流程运行状态
                case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_WORK_STATE:
                    {
                        ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS stWorkStatus = (ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS));
                        break;
                    }
                default:
                    break;
            }
        }
}

在这里插入图片描述

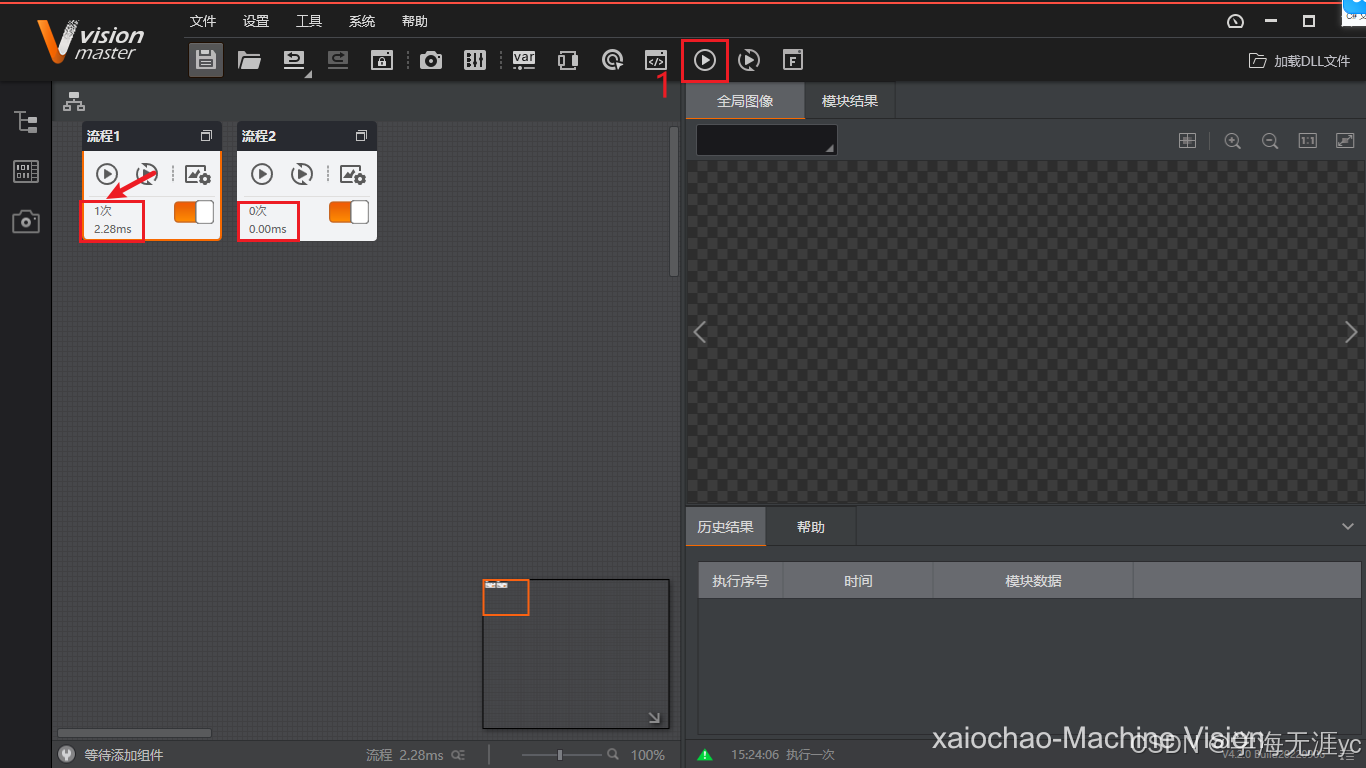

点击执行后，可以看到流程1执行了一次，但是流程2并没有执行

案例二：多流程执行

using System;
using VM.GlobalScript.Methods;
using System.Linq;
using System.Windows.Forms;
using iMVS_6000PlatformSDKCS;
using System.Runtime.InteropServices;
using System.Threading;
using System.Collections.Generic;


//示例说明:执行流程1，流程2,都执行完后执行流程3，流程3执行完后再执行流程1一次

public class UserGlobalScript : UserGlobalMethods, IScriptMethods
{
    public int Init()
    {
        //二次开发SDK初始化
        InitSDK();
        //设置全局脚本连续运行时间间隔为200ms
        SetScriptContinuousExecuteInterval(200);

		return 0;
    }

    /// 单次执行:该函数执行一次
    public int Process()
    {
    	//m_operateHandle 二次开发SDK操作句柄
        if (m_operateHandle == IntPtr.Zero)
        { return ImvsSdkPFDefine.IMVS_EC_NULL_PTR; }

        //自定义执行逻辑
        //1.流程1,流程2 同步执行一次
        ExecuteMultiProcessOnceSync(new uint[] { 10000, 10001 });
        //2.同步执行流程3一次
        ExecuteSingleProcessOnceSync(10002);
        //3.同步执行流程1一次
        ExecuteSingleProcessOnceSync(10000);

		return 0;
    }


    /// 添加流程ID至需要同步的键值对
    /// <param name="processIDArray"></param>
    public void AddProcessIDToDictResetEvent(uint[] processIDArray)
    {
        if (processIDArray == null || processIDArray.Length == 0)
        {
            return;
        }
        for (int i = 0; i < processIDArray.Length; i++)
        {
            if (!dictProcessExecuteResetEvent.ContainsKey(processIDArray[i]))
            {
                dictProcessExecuteResetEvent.Add(processIDArray[i], new AutoResetEvent(false));
            }
        }
    }

    /// 单流程同步运行一次
    /// <param name="processID">进程ID</param>
    public bool ExecuteSingleProcessOnceSync(uint processID)
    {
        bool bret = false;
        //如果未包含，需要添加进去
        if (!dictProcessExecuteResetEvent.ContainsKey(processID))
        {
            dictProcessExecuteResetEvent.Add(processID, new AutoResetEvent(false));
        }
        //流程执行一次
        int ret = ImvsPlatformSDK_API.IMVS_PF_ExecuteOnce_V30_CS(m_operateHandle, processID, null);
        if (ret == 0)
        {
            //阻塞在这里,等待流程运行结束
            dictProcessExecuteResetEvent[processID].WaitOne();
            bret = true;
        }
        else
        {
            bret = false;
        }
        return bret;
    }

    /// 多个流程同步运行一次
    /// <param name="processIDArray">流程ID集合</param>
    public void ExecuteMultiProcessOnceSync(uint[] processIDArray)
    {
        if (processIDArray == null || processIDArray.Length == 0)
        {
            return;
        }
        for (int i = 0; i < processIDArray.Length; i++)
        {
            //如果未包含该键值需要添加
            if (!dictProcessExecuteResetEvent.ContainsKey(processIDArray[i]))
            {
                dictProcessExecuteResetEvent.Add(processIDArray[i], new AutoResetEvent(false));
            }
            if (0 != ImvsPlatformSDK_API.IMVS_PF_ExecuteOnce_V30_CS(m_operateHandle, processIDArray[i], null))
            {
                //如果执行失败，则不进行触发
                dictProcessExecuteResetEvent[processIDArray[i]].Set();
            }
        }
        WaitHandle[] arrayHandle = dictProcessExecuteResetEvent.Where(x => (processIDArray.ToList().Contains(x.Key))).Select(x => x.Value).ToArray();
        //等待多个流程运行结束
        AutoResetEvent.WaitAll(arrayHandle);
    }

    ///流程运行状态空闲回调，如果收到空闲回调的信息则进行autoRestEvent的触发
    public void ExecuteProcessSyncCallBack(ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS workStatus)
    {
        //1为忙碌状态，0位空闲状态，为0时说明流程执行完毕
        if (workStatus.nWorkStatus != 0)
            return;
        if (dictProcessExecuteResetEvent != null && dictProcessExecuteResetEvent.Count != 0)
        {
            if (dictProcessExecuteResetEvent.ContainsKey(workStatus.nProcessID))
            {
                //流程运行结束，触发主线程运行
                dictProcessExecuteResetEvent[workStatus.nProcessID].Set();
            }
        }
    }

    /// SDK回调函数
    public override void ResultDataCallBack(IntPtr outputPlatformInfo, IntPtr puser)
    {
		base.ResultDataCallBack(outputPlatformInfo, puser);
        ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO struInfo = (ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO)Marshal.PtrToStructure(outputPlatformInfo, typeof(ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO));
        switch (struInfo.nInfoType)
        {
            //获取模块结果数据
            case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_MODULE_RESULT:
                {
                    ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P resultInfo = (ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P));
                    break;
                }
            ///获取流程运行状态
            case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_WORK_STATE:
                {
                    ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS stWorkStatus = (ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS));
                    //处理流程运行状态
                    ExecuteProcessSyncCallBack(stWorkStatus);
                    break;
                }
            default:
                break;
        }
    }
}

在这里插入图片描述

点击运行后，可以看到流程1，2，3都执行了

案例三：全局通信

using System;
using VM.GlobalScript.Methods;
using System.Windows.Forms;
using iMVS_6000PlatformSDKCS;
using System.Runtime.InteropServices;

//示例说明: 接收来自全局通信模块接收到的数据,如果接收到数据字符0，则执行流程1一次

public class UserGlobalScript : UserGlobalMethods,IScriptMethods
{
        public int Init()
        {
        	//二次开发SDK初始化
            InitSDK();
            //设置与全局通信模块的通信端口
            StartGlobalCommunicate();
            //注册通信数据接收事件
            RegesiterReceiveCommunicateDataEvent();

			return 0;
        }

        /// 单次执行:该函数执行一次
        public int Process()
        {
        	//m_operateHandle 二次开发SDK操作句柄
            if (m_operateHandle == IntPtr.Zero)
            {return ImvsSdkPFDefine.IMVS_EC_NULL_PTR;}

		    //默认执行全部流程，如果自定义流程执行逻辑，请移除DefaultExecuteProcess方法
			int nRet = DefaultExecuteProcess();

			return nRet;
        }

        public override void UserGlobalMethods_OnReceiveCommunicateDataEvent(ReceiveDataInfo dataInfo)
        {
        	if(dataInfo == null || dataInfo.DeviceData==null)
        	{return;}
        	//接收到的数据转成字符串
        	string str = System.Text.Encoding.Default.GetString(dataInfo.DeviceData);
        	//这里的deviceIndex和全局通信模块中的一致（即设备列表中的序号）
        	if(dataInfo.DeviceID==1)
            {
        		//解析收到的数据
        		if(str=="0")
        	    {
        			//执行流程1 一次
        			ImvsPlatformSDK_API.IMVS_PF_ExecuteOnce_V30_CS(m_operateHandle,10000,null);//10000表示流程1
        		}

        	}
        }

        /// SDK回调函数
        public override void ResultDataCallBack(IntPtr outputPlatformInfo, IntPtr puser)
        {
            base.ResultDataCallBack(outputPlatformInfo, puser);
            ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO struInfo = (ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO)Marshal.PtrToStructure(outputPlatformInfo, typeof(ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO));
            switch (struInfo.nInfoType)
            {
                //获取模块结果数据
                case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_MODULE_RESULT:
                	{
                    	ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P resultInfo = (ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P));
                    	break;
                    }
                ///获取流程运行状态
                case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_WORK_STATE:
                    {
                        ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS stWorkStatus = (ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS));
                        break;
                    }
                default:
                    break;
            }
        }
}

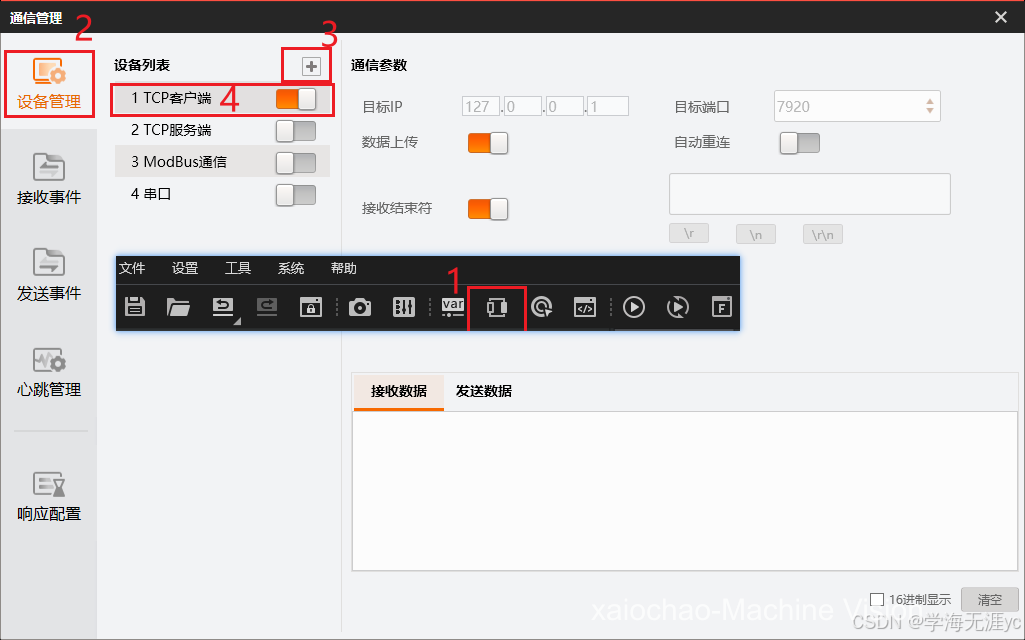

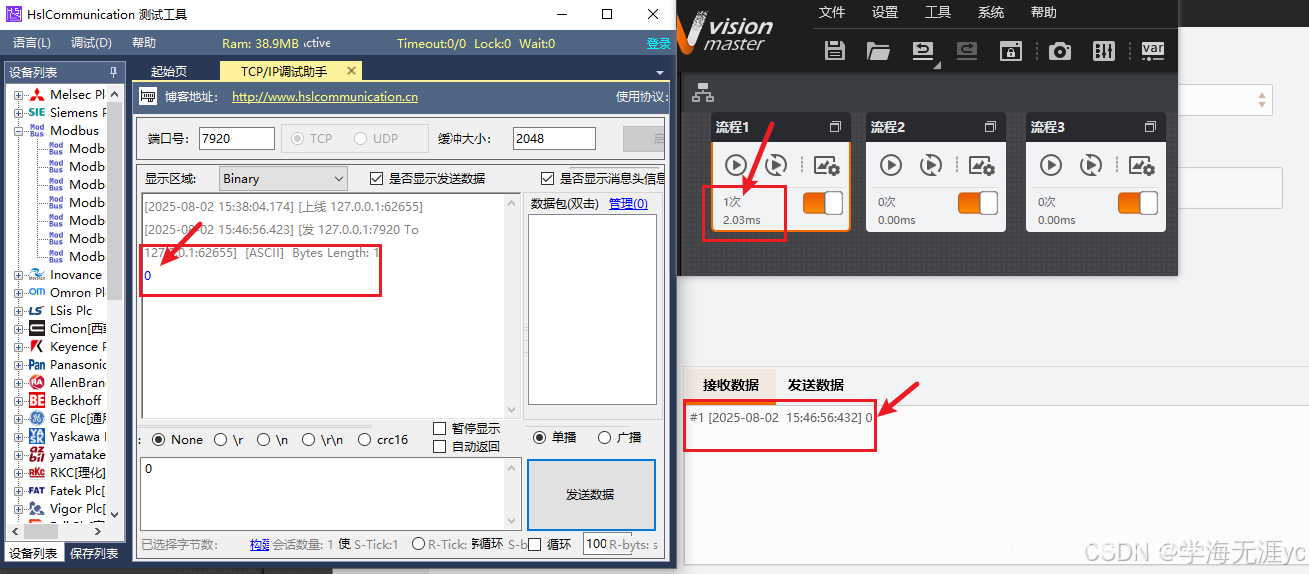

首先需要先建立通信连接，我这里使用的工具是HslCommunicationDemo，这是一个可以二次开发的通讯库，您可以基于这个通信库非常简单，便捷的和工业现场的设备进行读写操作，而不用关心底层的细节，可以帮助您快速，高质量的交付工业软件（PS:胡工科技官网有需要的可以去下载使用），建立成功后点击发送字符0，可以看到流程1执行了一次（当然也可以控制多流程同时执行，执行指定流程，设置全局变量等操作）

在这里插入图片描述

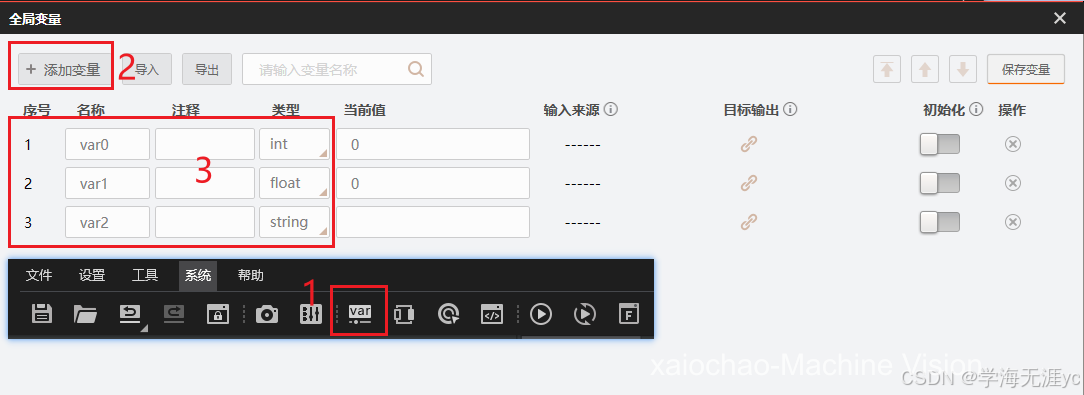

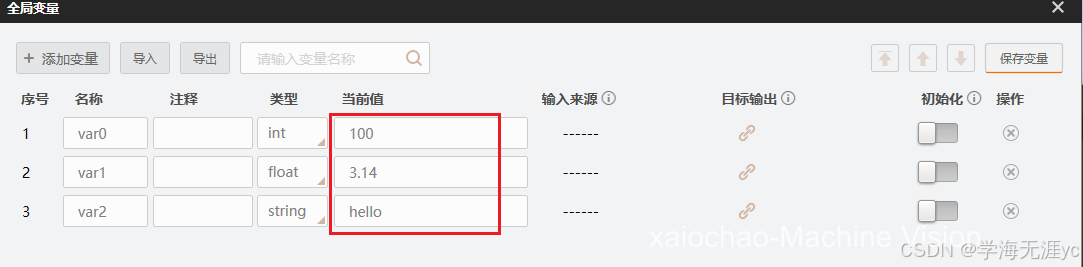

案例四：设置全局变量值

using System;
using VM.GlobalScript.Methods;
using System.Windows.Forms;
using iMVS_6000PlatformSDKCS;
using System.Runtime.InteropServices;

//示例说明:获取全局变量的三种类型值，然后设置全局变量的三种类型值

public class UserGlobalScript : UserGlobalMethods,IScriptMethods
{
        public int Init()
        {
        	//二次开发SDK初始化
            return InitSDK();
        }
        /// 单次执行:该函数执行一次
        public int Process()
        {
        	//m_operateHandle 二次开发SDK操作句柄
            if (m_operateHandle == IntPtr.Zero)
            {return ImvsSdkPFDefine.IMVS_EC_NULL_PTR;}

            //全局变量参数获取
            int iGlobalVar =-1;
            float fGlobalVar=0f;
            string strGlobalVar="";
            GetGlobalVariableIntValue("var0",ref iGlobalVar);
            GetGlobalVariableFloatValue("var1",ref fGlobalVar);
            GetGlobalVariableStringValue("var2",ref strGlobalVar);
            //MessageBox.Show(String.Format("Get GlobalVariable var0: {0} var1: {1} var2: {2}",
                                           //iGlobalVar.ToString(),fGlobalVar.ToString(),strGlobalVar));
            //全局变量参数设置
            SetGlobalVariableIntValue("var0",100);
            SetGlobalVariableFloatValue("var1",3.14f);
            SetGlobalVariableStringValue("var2","hello");

			return 0;
        }

        /// SDK回调函数
        public override void ResultDataCallBack(IntPtr outputPlatformInfo, IntPtr puser)
        {
            base.ResultDataCallBack(outputPlatformInfo, puser);
            ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO struInfo = (ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO)Marshal.PtrToStructure(outputPlatformInfo, typeof(ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO));
            switch (struInfo.nInfoType)
            {
                //获取模块结果数据
                case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_MODULE_RESULT:
                    {
                        ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P resultInfo = (ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P));
                        break;
                    }
                ///获取流程运行状态
                case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_WORK_STATE:
                    {
                        ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS stWorkStatus = (ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS));
                        break;
                    }
                default:
                    break;
            }
        }
}

在这里插入图片描述

点击执行后，可以看到全局变量的值已经同步设置了

在这里插入图片描述

案例五：模块运行结果获取

using System;
using VM.GlobalScript.Methods;
using System.Linq;
using System.Windows.Forms;
using iMVS_6000PlatformSDKCS;
using System.Runtime.InteropServices;
using System.Threading;//多线程
using System.Collections.Generic;//泛型集合

 //说明：执行流程1，如果流程1中的条件检测模块结果为OK，则执行流程2，否则不执行
public class UserGlobalScript : UserGlobalMethods, IScriptMethods
{
	//记录条件检测模块的输出结果
	private string iIFModuleOutResult = "";
    private bool bGlobalRun = false;

    public int Init()
    {
        //二次开发SDK初始化
        InitSDK();
        //设置全局脚本连续运行时间间隔为200ms
        SetScriptContinuousExecuteInterval(200);

		return 0;
    }

    public int Process()
    {
    	//m_operateHandle 二次开发SDK操作句柄
        if (m_operateHandle == IntPtr.Zero)
        { return ImvsSdkPFDefine.IMVS_EC_NULL_PTR;}
        bGlobalRun = true;
        //默认开启条件检测结果回调
        ImvsPlatformSDK_API.IMVS_PF_CtrlCallBackModuResult_CS(m_operateHandle,2,1);
        //自定义执行逻辑
        //1.同步运行流程1
        ExecuteSingleProcessOnceSync(10000);
		//如果条件检测模块执行结果为OK
        if(iIFModuleOutResult =="OK")
        {
        	//2.同步执行流程2
            ExecuteSingleProcessOnceSync(10001);
        }
        //运行完后重置结果
        iIFModuleOutResult = "";
		bGlobalRun = false;
		return 0;
    }

    /// 添加流程ID至需要同步的键值对
    /// <param name="processIDArray"></param>
    public void AddProcessIDToDictResetEvent(uint[] processIDArray)
    {
        if (processIDArray == null || processIDArray.Length == 0)
        {
            return;
        }
        for (int i = 0; i < processIDArray.Length; i++)
        {
            if (!dictProcessExecuteResetEvent.ContainsKey(processIDArray[i]))
            {
                dictProcessExecuteResetEvent.Add(processIDArray[i], new AutoResetEvent(false));
            }
        }
    }


    /// 单流程同步运行一次
    /// <param name="processID">进程ID</param>
    public bool ExecuteSingleProcessOnceSync(uint processID)
    {
        bool bret = false;
        //如果未包含，需要添加进去
        if (!dictProcessExecuteResetEvent.ContainsKey(processID))
        {
            dictProcessExecuteResetEvent.Add(processID, new AutoResetEvent(false));
        }
        //流程执行一次
        int ret = ImvsPlatformSDK_API.IMVS_PF_ExecuteOnce_V30_CS(m_operateHandle, processID, null);
        if (ret == 0)
        {
            //阻塞在这里,等待流程运行结束
            dictProcessExecuteResetEvent[processID].WaitOne();
            bret = true;
        }
        else
        {
            bret = false;
        }
        return bret;
    }

    /// 多个流程同步运行一次
    /// <param name="processIDArray">流程ID集合</param>
    public void ExecuteMultiProcessOnceSync(uint[] processIDArray)
    {
        if (processIDArray == null || processIDArray.Length == 0)
        {
            return;
        }
        for (int i = 0; i < processIDArray.Length; i++)
        {
            //如果未包含该键值需要添加
            if (!dictProcessExecuteResetEvent.ContainsKey(processIDArray[i]))
            {
                dictProcessExecuteResetEvent.Add(processIDArray[i], new AutoResetEvent(false));
            }
            if (0 != ImvsPlatformSDK_API.IMVS_PF_ExecuteOnce_V30_CS(m_operateHandle, processIDArray[i], null))
            {
            //如果执行失败，则不进行触发
                dictProcessExecuteResetEvent[processIDArray[i]].Set();
            }
        }
        WaitHandle[] arrayHandle = dictProcessExecuteResetEvent.Where(x => (processIDArray.ToList().Contains(x.Key))).Select(x => x.Value).ToArray();
        //等待多个流程运行结束
        AutoResetEvent.WaitAll(arrayHandle);
    }


    ///流程运行状态空闲回调，如果收到空闲回调的信息则进行autoRestEvent的触发
    public void ExecuteProcessSyncCallBack(ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS workStatus)
    {
        //1为忙碌状态，0位空闲状态，为0时说明线程执行完毕
        if (workStatus.nWorkStatus != 0)
            return;
        if (dictProcessExecuteResetEvent != null && dictProcessExecuteResetEvent.Count != 0)
        {
            if (dictProcessExecuteResetEvent.ContainsKey(workStatus.nProcessID))
            {
                //流程运行结束，触发主线程运行
                dictProcessExecuteResetEvent[workStatus.nProcessID].Set();
            }
        }
    }


    /// SDK回调函数
    public override void ResultDataCallBack(IntPtr outputPlatformInfo, IntPtr puser)
    {
		base.ResultDataCallBack(outputPlatformInfo, puser);
        ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO struInfo = (ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO)Marshal.PtrToStructure(outputPlatformInfo, typeof(ImvsSdkPFDefine.IMVS_PF_OUTPUT_PLATFORM_INFO));
        switch (struInfo.nInfoType)
        {
            //获取模块结果数据
            case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_MODULE_RESULT:
                {
                    ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P resultInfo = (ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P));
                    //流程ID判断
                    if(resultInfo.nProcessID == 10000)
                    {
                    	//对模块结果数据进行处理
                    	UpdateDataModuResutOutput(resultInfo);
                    }
                    break;
                }
            ///获取流程运行状态
            case (uint)ImvsSdkPFDefine.IMVS_CTRLC_OUTPUT_PlATFORM_INFO_TYPE.IMVS_ENUM_CTRLC_OUTPUT_PLATFORM_INFO_WORK_STATE:
                {
                    ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS stWorkStatus = (ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS)Marshal.PtrToStructure(struInfo.pData, typeof(ImvsSdkPFDefine.IMVS_PF_MODULE_WORK_STAUS));
                    //处理流程运行状态
                    if(bGlobalRun)
                    {ExecuteProcessSyncCallBack(stWorkStatus);}
                    break;
                }
            default:
                break;
        }
    }


    /// 模块结果数据处理函数
    private void UpdateDataModuResutOutput(ImvsSdkPFDefine.IMVS_PF_MODULE_RESULT_INFO_LIST_P struResultInfo)
    {
    	try
    	{
    		 //获取模块3条件检测的状态
	    	if(struResultInfo.nModuleID ==2 )
	    	{
	    		for (int i = 0; i < struResultInfo.nResultNum; i++)
	    		{
	    			if(struResultInfo.pstModuResInfo[i].strParamName=="StrResult")
	    			{
	    				if(struResultInfo.pstModuResInfo[i].nValueNum>0)
	    				{
	    					//获取模块结果
	    		        	iIFModuleOutResult = struResultInfo.pstModuResInfo[i].pstStringValue[0].strValue;
	    				}
	    			}
	    		}
	    	}
    	}
    	catch
        {}
    }
}

注意事项

脚本中不支持调用控制器管理里面的设备发送IO数据；
脚本模块尽量减少关于系统资源的操作，因为可能会导致重编译时候资源泄漏导致的异常，包括线程、串口端口、文件等；
尽量只做后台业务，不涉及界面层；
尽量不在脚本中操作非托管资源，如果要操作非托管资源，则需要在process定义并且释放；
